气动电磁阀（直动式电磁阀和先导式电磁阀区别）

电磁阀是计量专业中常用的基本组件，用于控制阀的开关或开度（两级气缸可以控制开度）。用于过程自动化控制的最常用电磁阀是3/2、5/2电磁阀[对于COD分析仪器，有2/2消解阀（浓硫酸）和4、6或8个端口。

9通阀等，本文将不一一介绍。]就基本结构而言，有直接操作和先导操作两种类型。由于先导式和直动式电磁阀均可用于长期带电工作条件，因此在选择型号时，您通常不知道如何选择，本文主要介绍两者之间的区别，以帮助仪器用户解决问题使用电磁阀选择问题。

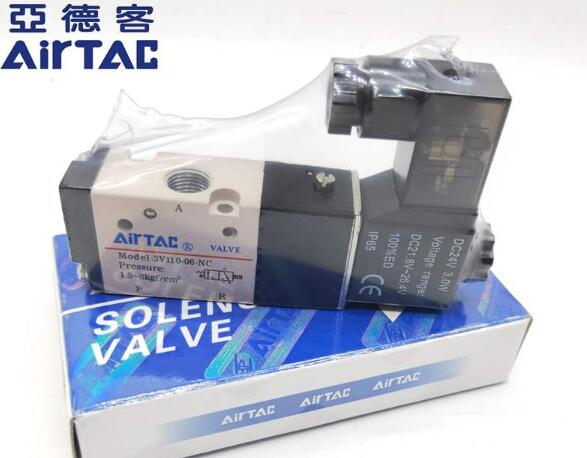

顾名思义，在线圈通电后，直接作用的电磁阀通过直接拉动阀芯来连接空气回路。先导电磁阀是在线圈通电后由线圈驱动的先导块的操作单元。为了给滑阀活塞的一侧加压，连接了空气回路的先导部分，活塞驱动滑阀阀芯。它在气压的作用下产生位移，以实现空气回路转换。如下所示：防爆直动电磁阀防爆先导电磁阀先导式电磁阀与会自动先导式电磁阀与直动式电磁阀在使用中的区别。

1、工作压力范围不同直动式结构在没有压力差的情况下启动。即，工作压力为0-10kgf/cm 2。先导结构需要一个活塞来克服滑阀侧的弹簧压力，因此工作压力为：基本上为1.5-8kgf/cm2（HERION为2.5-8kgf/cm2），但是对于双重电气控制，它可以在没有压力差的情况下启动。这是因为在压缩空气的作用下，双电控滑阀滑阀的双向运动是由滑阀活塞驱动的。

单个电控先导结构必须克服一侧的弹簧压力。

1、响应时间不同直接作用式在线圈通电后立即驱动阀芯，因此响应时间短。试点结构不是一种情况。线圈通电后，首先驱动操作单元，并在连接操作单元的空气回路后驱动活塞。活塞驱动滑阀的阀芯，反应时间相对较长。在实际应用中，大多数工作条件下两者之间几乎没有区别。

2、可靠性不同线性结构简单，空气回路中没有先导部分。当线圈断电时，阀芯会被弹簧复位。通常，只要阀芯已正确密封，就没有问题。由于先导结构具有先导块空气通道，因此气孔的直径基本上为1-1.5mm（高压0.5-0.8mm），并且有一个先导排气孔与大气连通。

阀芯比较容易堵塞或粘住。

3、寿命相对线性的结构，由于阀芯的运动，摩擦力相对较低（仅阀芯轴与PTFE环产生摩擦），使用寿命长，基本可以达到1000万次。先导结构主要是滑杆结构，并且阀芯具有许多相对短寿命的密封件！如果正确选择密封材料，并且工作条件不复杂，则可以达到数百万次！

在双作用执行器中使用5、直动式都是3/2，只能直接应用于单作用执行机构。来控制阀开关时，必须与气动阀一起使用。 先导类型为5/2，可用于双作用执行器或单作用执行器（工作端口已堵塞）。

4、在同等阀芯公称通径的情况下，大部分直动式Cv值相对小于先导结构。在要求苛刻的切换时间的工作条件下，有必要综合考虑直接作用或先导选择。对于直径为1000或更大的大直径阀，大多数情况下使用直动结构+空气控制阀来实现控制。即，直接作用的电磁阀充当先导。

气缸的进气和排气是通过空气控制阀实现的。这样可以达到快速打开和关闭阀门的目的！防爆直动式电磁阀和防爆先导式电磁阀选择要点直动式结构多数为低功率类型，可用于SIS，ESD匹配等长期带电工作条件。相对棘手的位置。

特别是，例如，当压缩机喘振保护进气口（以保护压缩机），系统电源关闭时，您可以打开阀门让压缩机进入空气以防止喘振！即使在长寿命的工作条件下也可以使用先导结构和低功耗类型，并且由于响应时间和可能的使用寿命，建议使用单电气控制的先导结构来选择关键位置的线性结构。简而言之，对于苛刻的条件和快速的阀门关闭条件，最好选择直接作用（为实现最佳控制，必须综合考虑阀芯的Cv值和气缸的排量）。
