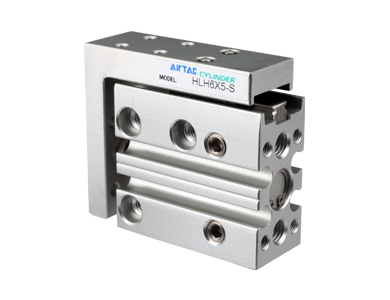

产品特性：
1.小型循环球直线导轨与气缸的一体化设计;
2.良好的直线度和非旋转精度使其更适合于精密装配活动。
3.固定气缸可以从四个方向安装。
4.可以从3个方向进行配管。

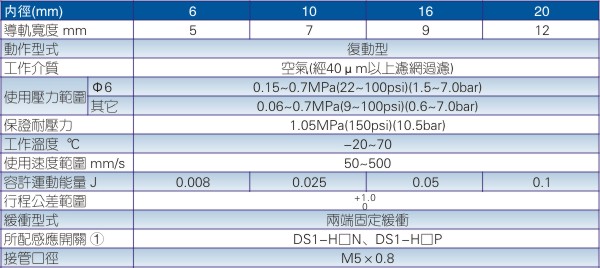

产品规格：
安装使用：
1.气缸的实际负载和扭矩必须小于允许的负载和扭矩。

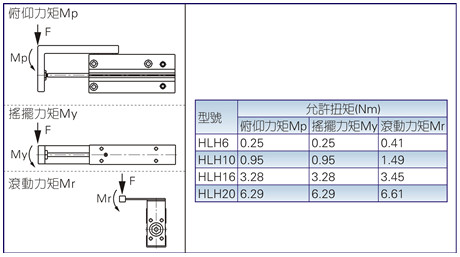

1.1、气缸容许扭矩值

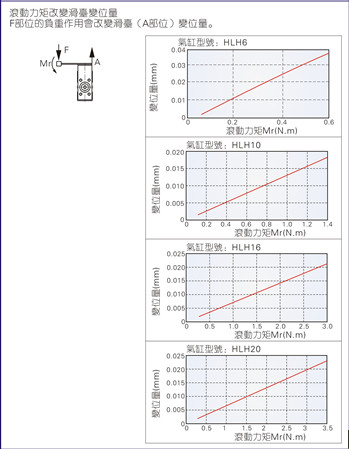

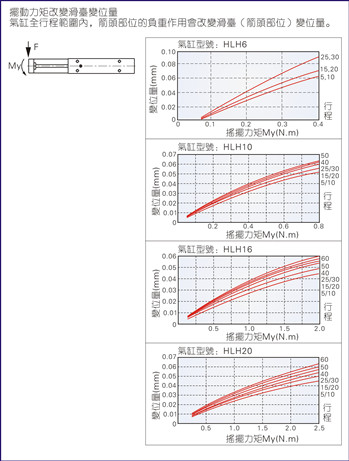

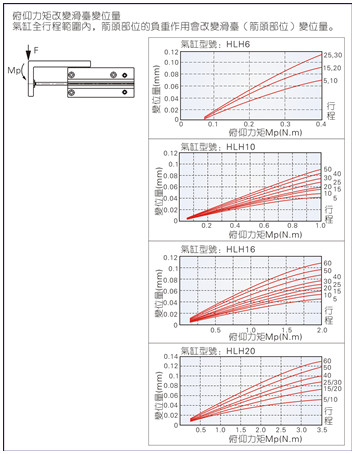

1.2、由于不同类型的扭矩作用在气缸上，因此产生各种位移。

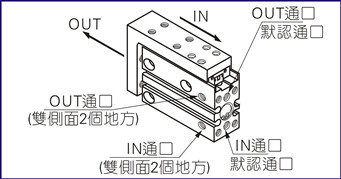

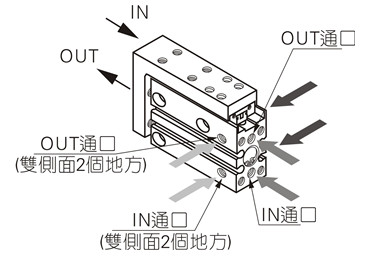

2.气缸可以在3个方向上进行管道连接，默认设置是后端的空气入口和出口。侧面的两个进气口和出口用塞子密封，其他两个进气口和出口在侧面。您可以根据实际需要重新打开它。

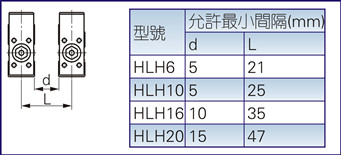

3.当安装带有感应开关的滑动工作台气缸时，如果两个相邻气缸之间的距离不满足右表中指定的值，则感应开关可能会发生故障，因此您必须使用超过右边的尺寸。
4.当输出力输出到滑动台时，输出力必须输出到活塞杆的轴线，而不是偏心(请参见下图)。
5.使用速度控制阀并将速度调整为500mm/s或更小。

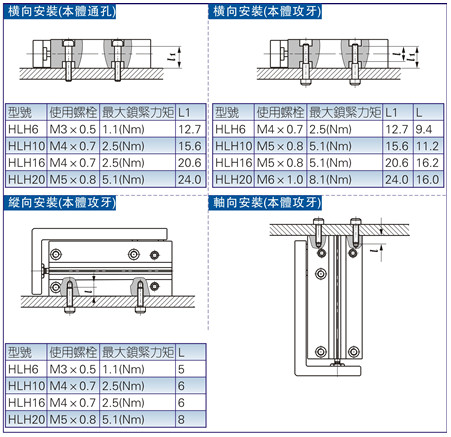

6.气缸的安装方法：气缸可以在以下四个方向上固定。拧紧锁定螺栓时，请选择适当的扭矩以将扭矩锁定在极限范围内。

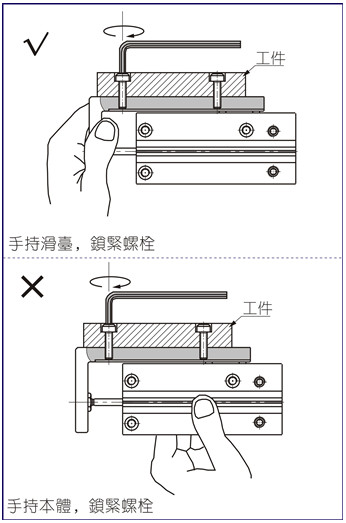

7.如何安装工件：

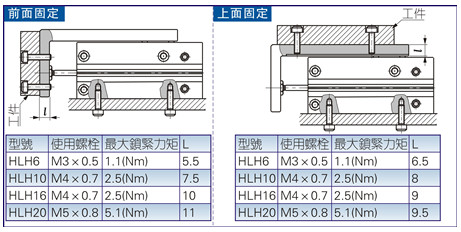

7.1、可以从两侧将工件固定在气缸的滑台上：拧紧锁定螺栓时，请在限制范围内的扭矩值内选择合适的扭矩进行锁定。将工件固定在滑台上时，螺栓长度(图中的L值)不应超过内齿的深度。否则，螺栓的前端可能会碰到线性滑轨并损坏线性滑轨。

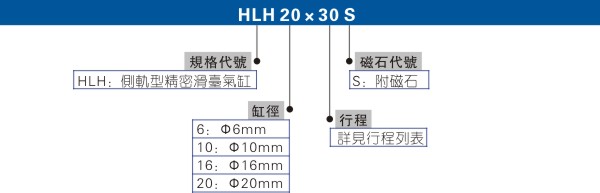

订购码：
