气缸輸出力计算公式（气缸作用力的计算公式是那样来列吗？）
气缸作用力的计算公式：F = A X P
A: 空气压缩功效于活塞杆的健身运动方位的总面积，单位：cm2；
P: 供气气路气体压强，单位：kgf/cm2；
F: 气缸作用力，单位：kgf；
依据之上公式计算，能够获得：A = F / P
A = 58.8 / 6 = 9.8 cm2
依据图例的安裝方法，能够了解，气缸的往返方位为负荷提高方位，因此，其汽体功效于活塞杆的总面积为：A = 3.14 X (D/2)2 - 3.14 X (d/2)2
D: 气缸缸径，单位：cm；
d: 气缸活塞杆直徑，单位：cm；
因此大家假定挑选规范气缸DNC系列产品，则依据FESTO的样版能够挑选气缸缸径为：40mm。
校检气缸：
由FESTO样版了解，DNC系列产品气缸中40mm缸径的活塞杆直徑为Φ16，因此，具体往返时汽体功效总面积为：A = 3.14 X (D/2)2 - 3.14 X (d/2)2
A = 10.56 cm2 9.8 cm2
因此，缸径挑选适合。
依据规定，提高行程安排90mm则选择气缸规范行程安排为100毫米。气缸两边或是单端加限位开关调节设备，调节到必须行程安排就可以。
留意：一般 一般气缸的行程安排都是会有 /-1毫米的差值，因此在必须精准定位的情况下，必须挑选气缸行程安排超过必须行程安排而在精准定位间加限制位设备。
那麼，如今气缸的基本参数明确结束。下面看一下气缸的輔助主要参数。

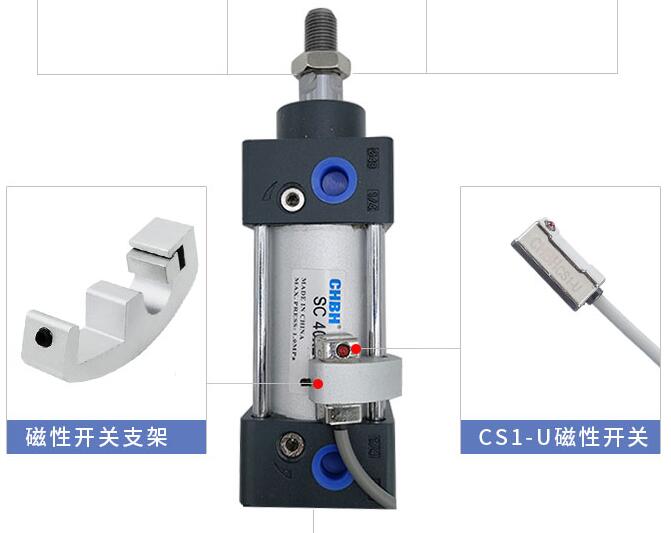

假如，必须挑选立即检验气缸活塞杆的部位，则必须挑选带带磁的活塞杆。
假如，在总体设计时容许外接设备缓存设备则能够挑选没有气动式缓存的气缸，不然挑选含有气动式缓存的气缸。以使气缸稳定停住。剩余最后一个主要参数明确，即支气管规格型号。40mm缸径气缸大家一般 穿管规格型号挑选6毫米支气管。到此，气缸挑选结束：DNC-40-100-P-A。
