亚德客气缸（FESTO气缸主要作用是通过什么完成伸缩和摆动等动作）

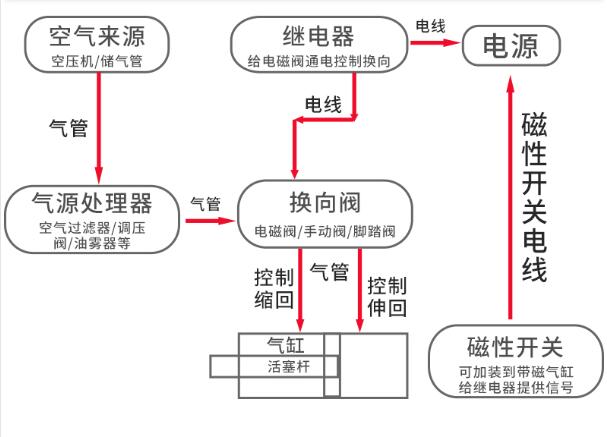

气缸中FESTO气缸的主要功能是通过切换压缩空气的流向来执行拉伸和摆动动作。

(1)目前公司使用的气瓶主要有以下几种：1.无导向气缸。1.圆形圆柱体需要传感器设备支撑。2.方形圆柱体。紧凑型气缸。2.导向气缸。1.带滑块的气缸。 a.DGSL滑块精度高，密封滚珠导向，重复精度高，两端弹性缓冲。无金属块b.SLF滑块扁平结构，带高精度滚珠导轨和可调末端位置c. SLF、SLS、SLT滑块窄结构，带高精度滚珠导轨d. SLT滑台，带高精度、耐重载滚珠导轨和可调刚性末端位置e .滑动单元(双活塞)SPZ双活塞杆，2 .带导杆的气缸A带滑动导轨的微导向驱动器DFC。直径4、6、10 mm行程5 … 30 mm输出力7、5 … 47 N b中型导向驱动器DFM导向气缸，内置导轨C高精度导杆气缸DFP导向气缸，防换，双活塞杆。d紧凑型气缸ADVUL带导柱避免活塞转动E导向驱动单元SLE直线驱动单元可配圆形气缸加附件3。双活塞杆气缸DPZ与两个平行的活塞杆，位置传感，终端与弹性缓冲环3。其他气缸1。直线摆动夹紧气缸CLR夹紧系统，具有直线和摆动动作，向右90度2。摆动缸配有可调液压缓冲器和可补偿间隙的齿轮系统。摆动角度0.360用于搬运和组装系统产品。3.平行气爪/旋转气爪自定心，内抓或外抓，182摆角，位置感应4。夹紧模块。安全气囊气缸6。无杆气缸7。隔膜气缸8。多位置气缸

(2)常用气缸附件

(3)气缸常见故障。由于装置和应用不当，气缸也会出现故障。故障原因分析。清洗方法：活塞杆装置偏心，重新调整。为防止活塞杆偏心和侧向泄漏，活塞杆端的平稳供油缺少定向载荷。检查油雾装置是否有故障。泄漏气缸和气缸盖之间的泄漏活塞密封圈磨损。缓冲调节处泄漏活塞杆轴承配合面有杂质。活塞杆损坏时更换密封圈。清洁并去除杂质。更换装置的防尘罩，更换活塞杆，如果损坏，更换内活塞的密封圈，检查油雾装置是否泄漏。活塞卡在活塞两端，重新调整活塞配合面，防止活塞杆偏心和横向缺陷。将载荷和杂质挤压到密封面内以去除杂质，并净化压缩空气。

检查油雾装置是否因平滑度差而失效。如果输出力不足或活塞杆卡住，重新调整装置以消除偏心横向载荷。如果供气流量不稳定，缺少增加的连接或管接头直径有冷凝水杂质。注意净化枯燥、紧绷的空气。避免水凝结。缓冲密封圈磨损。更换缓冲效果不好的密封圈。调节螺钉损坏。更换调节螺钉。气缸速度太快。注意缓冲机制是否合适。消除了偏心横向载荷。偏心横向载荷损坏活塞杆。活塞杆不能受到冲击载荷的冲击。气缸速度太快。缓冲器安装气缸盖损坏缓冲机构不起作用。在外部或电路中设置缓冲机制

德国FESTO气缸德国FES TO气缸FESTO规格气缸FESTO带活塞杆气缸FESTO无杆气缸FESTO摆动驱动FESTO专用驱动FESTO线性导轨驱动FESTO机械手单元FESTO气爪FESTO气缸FESTO气动控制器FESTO电子控制器FESTO真空发生器FESTO真空爪FES TO真空附件FESTOD系列气源处理单元FESTO系列气源处理单元FESTO气动控制器FESTO电子控制器FESTO接近传感器FESTO位置变送器FESTO压力和真空传感器FESTO流量传感器FESTO电感传感器FESTO光电传感器

FESTO气缸、FESTO标准气缸、FESTO圆形气缸

FESTO气缸FESTO气缸FESTO电磁阀模块化圆形气缸DSNU具有更可靠的性能，可以完成更多的功能，远远超过标准产品。衍生品和设备有很多种，DSNU是最好的选择

第一个无摩擦气缸：外观非常光滑(Ra 0.6m)，因此耐腐蚀性强，易于维护。

*直径32…100毫米

行程10…500毫米

采用不锈钢数据

活塞杆防尘密封数据PUR

可以停止全面维护(端盖连接到型材上)

活塞杆的光滑油脂(符合美国农业部-H1规范)和防尘密封数据(符合美国食品和药物管理局规范)得到食品加工行业的认可

3.模块化标准气缸DNC，符合德国工业标准/ISO 6431

标准产品：轮廓槽用于集成气缸传感器。有很多衍生产品和设备模式。

*直径32…125毫米

行程1…2，000毫米

具有可调终端延迟

冲器（PPV）

4. 规范气缸DNCB，契合ISO 6431规范

DNCB——DNC系列的最新产品，适用于简单的操作任务。在对驱动器技术性和功用性请求较高的应用场所，DNCB是最佳选择。

· 新型活塞系统，运转十分平稳，能量吸收才能显著加强

· 与DNC模块化系统中的附件和装置辅件兼容

· 直径32…100 mm

· 行程2..2,000 mm

· 新型带刻度的精细调理系统，用于终端缓冲

5. 规范气缸/阀组合体DNCV

在DNC规范气缸系列中停止功用集成，显著进步了效率。DNCV缩短了设计、装配、装置和维修的时间。由于它采用了经过测试的驱动器、阀、启动、流量控制和诊断单元。

· 气口型式契合DIN ISO VDMA 6431规范

· 充沛应用了根本规范气缸的轴承长度

· 尺寸32…63mm

· X行程70…500mm

6. 易清洗型气缸CDN

无锋利边角，性能优良！契合ISO 6431/VDMA 24562规范。圆型构造，易清洗，内置接近传感器。

· 直径32…100 mm

· 行程 10…500 mm

· 活塞杆防尘密封资料PUR

· 耐腐蚀才能强

· 光滑脂（契合USDA-H1规范）和活塞杆防尘密封资料（契合FDA规范）经食品加工业认可

· 可选用：由不锈钢制成的法兰端盖螺钉

FESTO气缸，FESTO规范气缸，FESTO圆形气缸

DNC规范气缸契合以下规范:

ISO 6431 （国际）

DIN ISO 6431和VDMA 24 562 （德国）

NF E 49 003.1 （法国）

UNI 10 290 （意大利）

一切的派生型都基于这些规范。由于产品采用模块化构造，因而可依据个别需求停止配置。

双作用

- 缸径 32 到 125 mm

- 行程

规范: 25到 500 mm

或10到 2000 mm

- 两端都有可调的终点位置缓冲或在终点 位置采用弹性缓冲环

- 非接触式位置感测

- 活塞杆具有外螺纹

采用接近式传感器停止位置感测:

电子式 SM...-8 （接触或非接触式）

气动式 SMPO

特性

- 设计美观，和常规气缸相比节约11% 的空间。

- 缸筒的三面都有两个传感器槽，用于位置感测。

- 接近式传感器能够齐安全装在传感器槽内， 并能够在不改动它们位置的状况下，经过装置组件停止改换。

- 装置附件种类丰厚，可使气缸装置于简直任何一个中央。

- 采用智能软止动系统，即便在高速状况下也能平稳牢靠地降速。

- 派生型多，合适各种应用请求。

- 前后端盖直接经过螺丝旋在缸筒上。

- 具有内螺纹的六角固定螺丝，用于元件的装置。

- 经过沟槽盖可将传感器槽封住，使得缸筒外表愈加平滑，还能维护传感器电缆，避免异物进入传感器槽。

- 在速度较高或频率较快的状况下，辅助缓冲环有助于进一步吸收能量。

- 规范化的气缸及产品模块。

派生方式

- Q: 方形活塞杆

- K2: 活塞杆加长外螺纹

- K3: 活塞杆带内螺纹

- K5: 活塞杆采用特殊螺纹

- K7: 活塞杆带外六角

- K8: 加长活塞杆

- K10: 润滑型阳极氧化铝活塞杆

- KP: 夹紧单元，用于夹紧活塞杆

- CT: 不含黄铜, 聚四氟乙烯和硅

- S2: 双出活塞杆

- S6: 耐热密封，温度可达150?C

- S10: 低速 （低速状况下动作稳定）

- S11: 低摩擦，大幅度降低系统磨损

- S20: 双端、中空活塞杆

- R3: 高度耐腐蚀

- R8: 防尘维护（防尘密封圈用于避免枯燥 的尘埃介质进入）

- V...: 气缸－阀组合体 （是一种包含了电磁阀,  单向节流阀以及 DNC 气缸的驱动单元）

- ELB: 两侧都有终端位置锁定

- ELV: 前侧有终端位置锁定

- ELH: 后侧有终端位置锁定

可经过改换易损部件停止修理

FESTO气缸，FESTO规范气缸，FESTO圆形气缸

DSEU是一款具有较高性价比的圆形气缸，具有10种尺寸和3 种不同类型的后端盖。这类气缸不只外形细巧，而且长度也相应缩短。 气缸的规范行程未依照ISO 6432 规范。

DSEU气缸不可修理。 端盖与缸筒的衔接局部采用了新的滚压抛光技术。 外形细巧，长度短是其主要的特性。

DSEU在以下这些方面有些缺乏:

- 运转性能方面， 这是由于活塞杆轴承太短

- 耐腐蚀性（CRC 1）不如规范气缸, 由于端盖未经过阳极氧化

- 缺乏更多的派生型号，因而功用性不强

派生型号和功用:

- 双作用的缸径： 8, 10, 12, 16, 20, 25, 32, 40, 50, 63 mm

- 单作用的缸径： 8, 10, 12, 16, 20, 25, 32, 40 mm

- P-A 功用

- 规范行程视尺寸而定

- 双作用，从最小10, 25, 40, 50, 80, 100, 125, 160, 200, 250,到最大320 mm

- 单作用 10, 25, 50 mm

- 派生型号:

设计: （1种前端盖和3种不同的后端盖）

DSEU-… 轴承端盖（BC）用法兰螺纹

端盖 （EC） 带螺纹耳轴和旋转耳轴

DSEU-…-MQ 轴承端盖用法兰螺纹

由于侧面气接头衔接，端盖较短

DSEU-…-MA 轴承端盖用法兰螺纹

由于用气接头衔接，端盖较短。与气缸轴坚持同线。

DSEU-…-MQ DSEU-…-MA DSEU-…-

-附件:脚架装置

旋转脚架装置

活塞杆螺母（需另行订购）

螺母，用于轴承盖螺纹 （需另行订购）

- 气缸开关可选型号: SMxO-4U, SMx-8和SMx-10

FESTO气缸优点:

- 价钱低，和 DSNU或DSW相比，降低约25%到35%

- 外形短小，俭省装置空间

- 规格齐全，从?8到63 mm.

- 由于端盖派生型号多，因而可具有不同的衔接方式

- 进气口带有圆锥形沉孔，专用密封也包含在供货范围内。

- 规范型可带集成的 P缓冲和位置感测选项 A。
