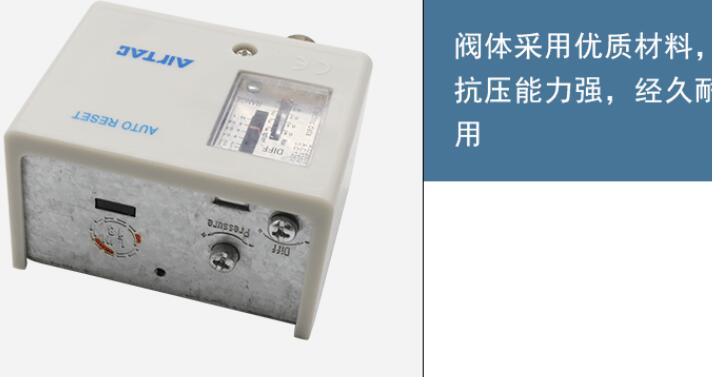

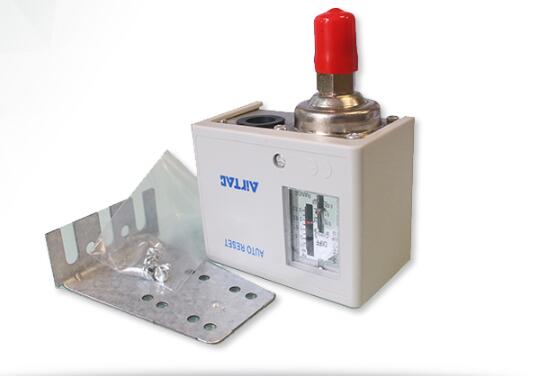

详细分析压力控制器的工作原理压力调节器1.压力控制器概述：压力控制器的被测介质的两个压力进入高压腔和低压腔，并作用在δ元件（即敏感元件）两侧的隔离膜片上。隔离片和元件的填充液被输送到测量膜片的两侧。测量膜片的电极和两侧的绝缘板均形成电容器。A/D转换器将来自解调器的电流转换为数字信号，微处理器将其用于确定输入压力值。
微处理器控制变送器的操作。它还执行传感器线性化。重置测量范围。工程单位转换，阻尼，处方和传感器微调计算，诊断和数字通信。该微处理器具有16个字节的程序RAM和三个16位计数器，其中一个执行A/D转换。
D/A转换器可微调由微处理器校准的数字信号的数据，并且可以通过发送器软件修改这些数据。数据存储在EEPROM中，即使关闭电源也可以保留。数字通信线是变送器与外部设备（例如275智能通讯器或使用HART协议的控制系统）之间的连接接口。该电路检测叠加在4-20mA信号上的数字信号，并通过环路传输必要的信息。
通信类型为频移键控FSK技术，基于BeII202标准。如果两侧的压力不恒定，则测量膜片将移位。位移与压力差成正比，因此两侧的电容不相等。通过振动和解调链接将其转换为A。信号与压力成正比。压力控制器和绝对压力变送器的工作原理与差压变送器的工作原理相同，但区别在于低压室中的压力是大气压或真空。
一，它是如何工作的。
