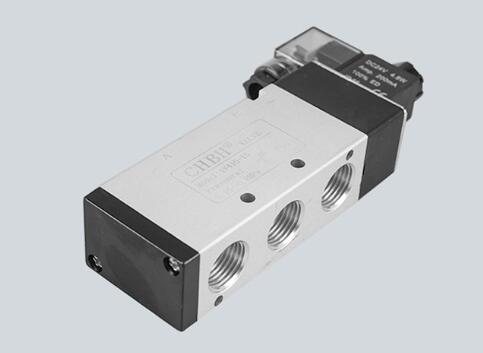

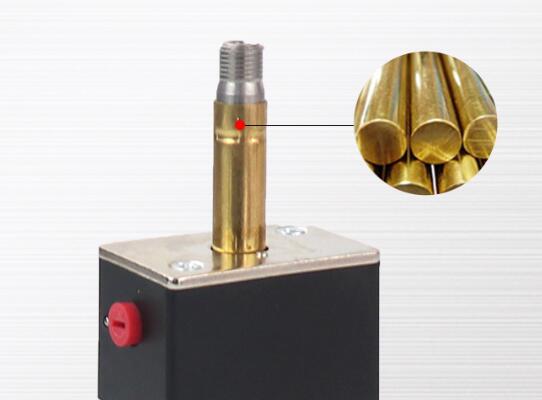

电磁阀符号由方框、箭头符号、“T”和标识符组成。电磁阀符号图片的含意一般以下：

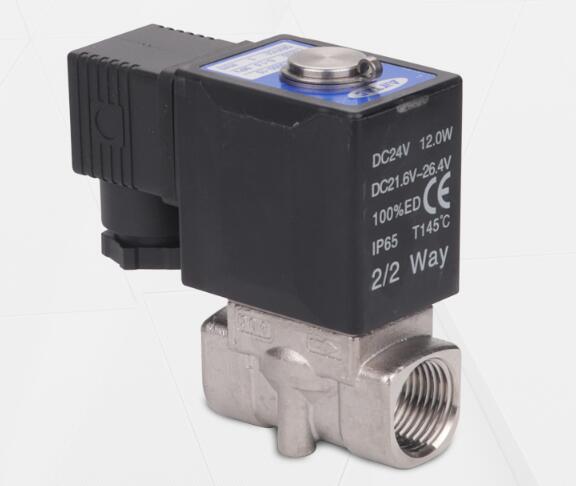

1、用方框表明阀的工作中位置，每一个格子表明电磁阀的一种工作中位置，即“位”。几个方框就表明有几“位”，如二位三通表明有二种工作中位置。图中的“非插电”和“插电”便是2个不一样的工作中位置。

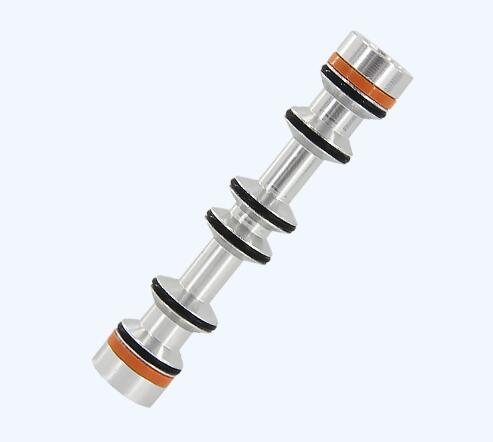

2、鉴别常态位。电磁阀有两个或2个之上的工作中位置，在其中一个为常态位，即阀心在非插电时所处的位置。针对二位阀，运用弹黄校准的二位阀则以挨近弹黄的方框内的通道情况为其常态位。针对三位阀，符号图片中的负相关是常态位。绘图系统图时，油道/供气一般应联接在液压换向阀的常态位上。
3、方框内的箭头符号表明相匹配的2个接口处在连接情况。
4、方框内标记“T”表明该接口堵塞。
5、方框外界联接的接口数几个，就表明几“通”。

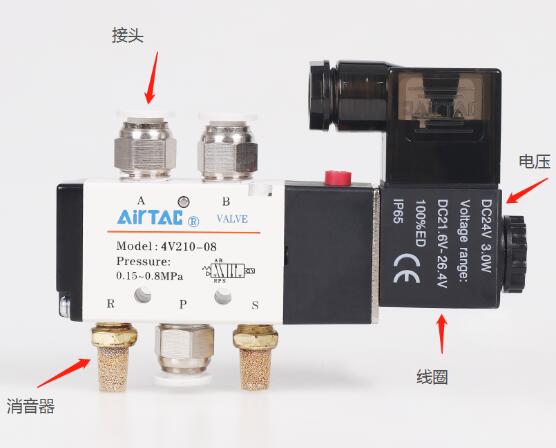

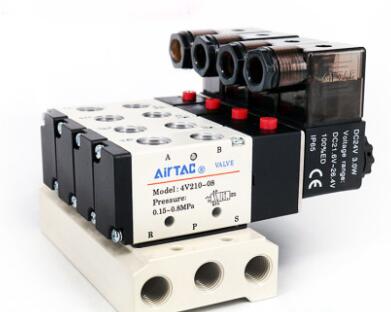

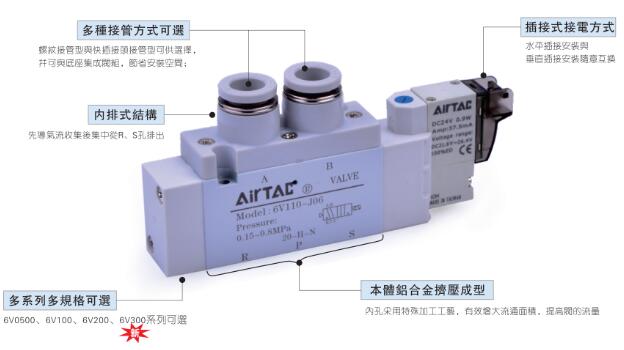

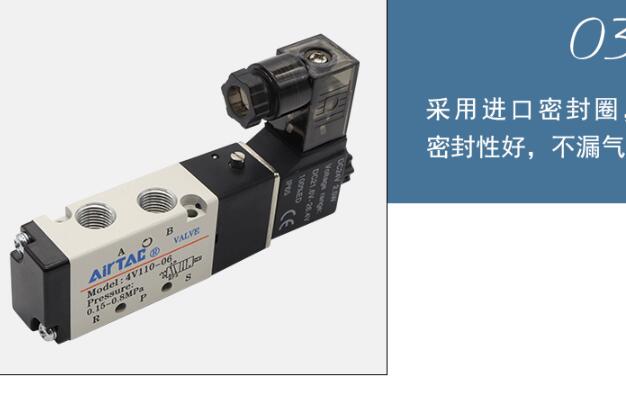

6、一般，液体的進口连接端英文字母P表明，排出入口R表明，而阀与实行元器件联接的接口用A、B等表明。
