我认为每个人都熟悉电磁阀。用于流体控制的自动化基本组件，属于执行器，不限于液压和气动。不同的电磁阀在控制系统中的不同位置发挥作用，通常使用止回阀，安全阀，方向控制阀和速度控制阀。以下原理与上面的动画相似。
电磁阀原则上分为三类：直动式，阶梯式直动式和先导式。

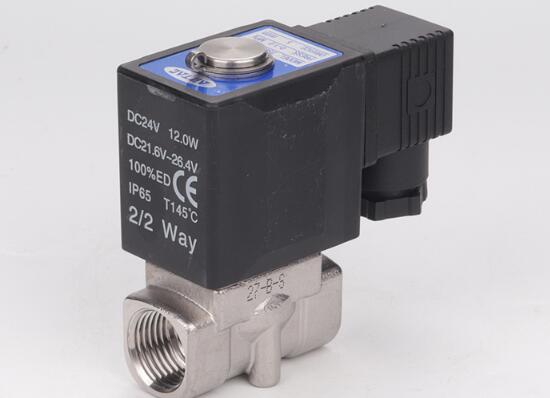

一、直动式电磁阀原理：当常闭型通电时，螺线管会产生电磁力，以从阀座上抬起开口部分并打开阀。关闭电源时，电磁力消失，并且当弹簧按压阀座的打开部分时，阀打开。 （这与常规打开类型相反。）特点：可以在真空，负压和零压力下正常运行，但直径通常不超过25mm。
二、分步直动式电磁阀原理：通过直接作用和先导型的组合，当入口和出口之间没有压力差时，电磁力将先导小阀和主阀关闭构件向上提升。阀门打开。当入口和出口达到起始压力差时，接通电源后，以较小的电磁力控制阀，主阀下部腔室中的压力增加，上部腔室中的压力减小，压力差为推。主阀向上，当电源关闭时，先导阀使用弹簧。
力或中压通过推动关闭部分并将其向下移动来关闭阀门。特点：还可在零压差，真空或高压下工作，但功率大，必须水平安装。
三、间接先导式电磁阀原理：通电时，电磁力打开先导孔，上腔中的压力急剧下降，在开口部分周围形成高压力差。流体压力通过推动开放区域而移动。向上，阀门打开。通电时，弹簧力打开先导孔，入口压力迅速通过旁通孔，在阀关闭件周围形成低压差和高压差。流体压力推动开口。
向下移动并打开阀门。特点：体积小，功率低且上部流体压力范围高。它可以任意安装（需要定制），但必须满足液压差的条件。
