气动阀门原理（气动阀门电磁阀的原理及作用）

气动阀是工业管道中最常见的流体控制设备。它主要由气动执行器和阀门组成。阀门由压缩的清洁空气驱动，以控制管道介质的流量，关闭和速度。它运行很高，通常用于快速切割。气动阀通常配有各种配件，例如电磁阀，三联气源处理，限位开关，定位器，控制箱等，以实现本地控制和远程中央控制。

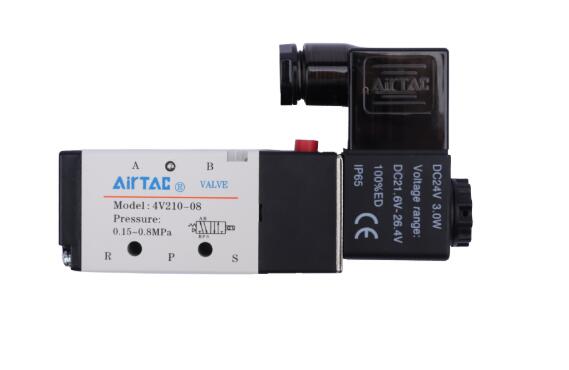

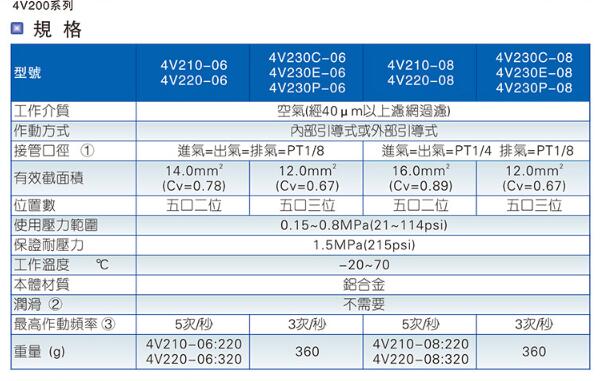

对于仅需要打开和关闭的二位阀，电磁阀是必选配置，并且电磁阀可以通过励磁/减速来控制气动阀的打开和关闭。在气体回路（或液体回路）中，2位三通电磁阀具有1个进气口（连接到气源），1个排气口（提供给目标设备的气源）。 1个排气孔（如果不担心消音器，通常无法安装。2位5通电磁阀具有1个进气口（连接到气源），1个正向排气口和1个反向排气口。

（提供对于每个目标设备，一个正负空气源），一个阳极排放孔和一个反向作用排放孔（已安装消音器）对于小型自动控制设备，空气管如下：通常为8至12mm的工业胶管。从电气上讲，二位三通电磁阀通常是单控（即单线圈），二位五通电磁阀通常是双控（即双线圈）。线圈电压等级一般采用DC24V，AC220V等2位三通电磁阀分为常闭型和常开型。常闭型是指线圈没有通电时空气回路断开，常开型是指线圈不供电。

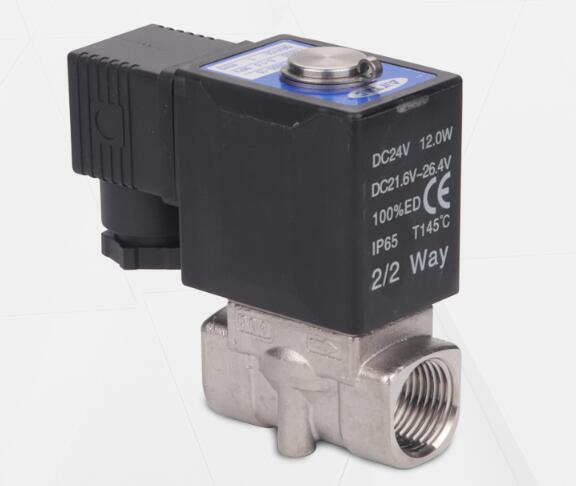

（1）常闭2位三通电磁阀的工作原理：给线圈供电时，气体回路已接通；当切断线圈电源时，气体回路已断开。与“慢跑”相同。

（2）常开2位3通单电控电磁阀工作原理：线圈通电时，燃气回路断开。当线圈未通电时，气体回路已连接。也“慢跑”。二位五通双电子控制电磁阀的工作原理：给正作用线圈供电时，将连接正作用空气回路（两个致动通风口中都有空气）。 -切断作用线圈的电源，仍然连接正工作空气回路，并且将一直保持到反应线圈通电为止。

当反应线圈通电时，反应气体回路已连接（反应通风口中有空气），即使当反应线圈断电时，反应气体回路仍保持连接并一直保持到正极工作线圈。已供电。这等效于“自锁”（所谓的存储功能）。基于2位5通双电子控制电磁阀的此功能，在设计机电控制电路或对PLC程序进行编程时，电磁阀线圈可以工作1-2秒以保护电磁阀。

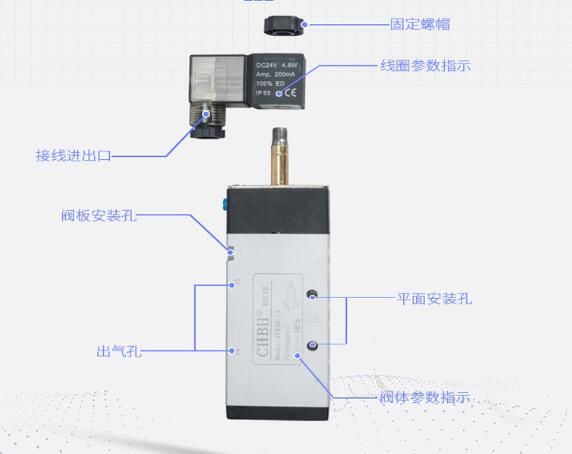

线圈不容易损坏。单电控制原理图单电磁阀通过控制电磁线圈的电流开/关和弹簧的作用来控制滑阀的运动，从而实现控制阀的打开和关闭。右线圈通电，左弹簧压缩。右线圈断电，左弹簧伸出。

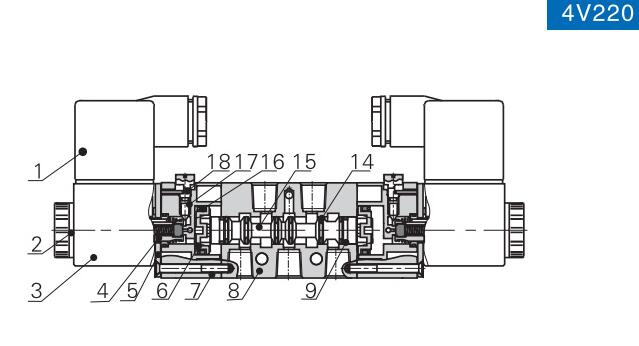

A.双电子控制电路图双电子控制电磁阀通过两个电磁线圈的功率和损耗来控制打开和关闭。滑阀可以保持固定，称为带记忆功能的阀。右手失去力量，左手获得力量。右手获得力量，左手失去力量气动执行器使用压缩空气作为动力源，将输入的控制信号转换为气动信号，然后将其添加到气动执行器中，以驱动阀以实现连续调节或切换动作。

气动控制阀可以通过配备各种附件来实现。这种控制功能满足气动控制阀控制系统的各种特殊要求。换句话说，附件可以使气动控制阀的功能更加完整，合理，完善。
