产品特性:
1.实施JIS标准。
2.两根由特殊轴承钢制成的导向杆,由直线轴承或青铜轴承引导,具有很高的抗扭力和侧向载荷;
注意:钢球直线轴承:适用于推力运动的气缸或需要高精度和高负载能力的气缸,特别是在需要低摩擦运动的场合。
青铜滑动轴承:适用于将制动缸用于制动和其他径向载荷作用时,与普通制动缸相比,其抗侧撞强度高2倍以上,并且具有出色的扭转刚度。
3.驱动单元和导向单元采用同一机体设计,不需要额外的附件,可以选择最小的空间和进气口接口,使安装更加方便。
4.在主体底部,主体端面和固定板上有两个精确的定位孔(请参阅外形图中的ΦPA孔和XX孔),从而可以进行高精度定位。当需要更高的精度时进行安装;
5.主体上的四个磁性感应开关凹槽为感应开关提供了多种安装方法。
6.主体的特殊设计提供了多向安装和固定类型。

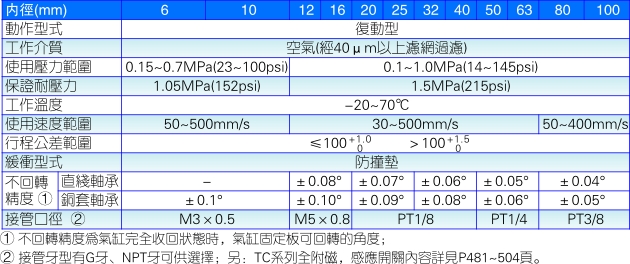

产品规格:
安装使用:
1.如果工作期间负载发生变化,则应选择输出功率足够大的气缸。
2.在高温或腐蚀性条件下,应选择相应的高温或耐腐蚀钢瓶。
3.在高湿度,粉尘或水滴,油尘,焊渣的地方,钢瓶应采取适当的防护措施。
4.在将气缸连接到管道之前,必须清除管道上的灰尘,以防止碎屑进入气缸。
5.圆筒中使用的介质在使用前必须通过40μm或更大的滤芯过滤。
6.气缸在运行过程中承受的侧向载荷不得超过允许值,以保持气缸的正常运行和寿命。
7.在低温环境中,必须采取防冻措施以防止系统冻结。
8.如果长时间不使用钢瓶,请注意防止表面生锈,并在进气口和排气口上加装防尘帽,以确保产品制造和导向的高精度。请勿自行拆卸气缸固定块或气缸盖。

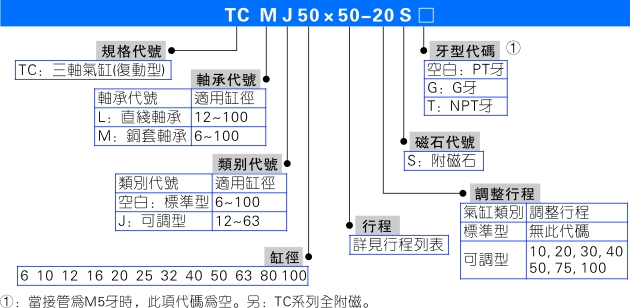

订购码:
功能符号:
